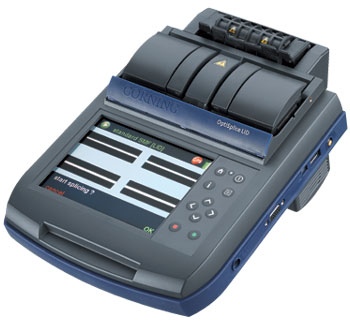

Das OptiSplice LID bietet die perfekte Lösung für alle Einzelfaser-Anwendungen mit höchsten Ansprüchen an Spleißqualität und Verlässlichkeit im Feldeinsatz.

Das Gerät erfüllt alle Anforderungen an ein schnelles, zuverlässiges, kompaktes, robustes, langlebiges und hoch präzises Feldspleißgerät.

Das OptiSplice LID verwendet zusätzlich zum CDS und dem L-PAS™ das bewährte LID-System™ (Local light Injection and Detection). Durch die Ausstattung des OptiSplice LID mit diesen drei sich ergänzenden Spleißprozess-Steuerungssystemen kann die Priorität entsprechend der jeweiligen Anforderung entweder auf Geschwindigkeit oder auf Präzision gelegt werden. Durch die Wahlmöglichkeit des LID-Systems als Spleißprozesssteuerung erhält man für einen geringen Mehrpreis gegenüber dem OptiSplice CDS deutlich mehr Flexibilität und Leistung.

Das LID-System bietet unter anderem die automatische Schweißzeitregelung AFC™. Bei Verwendung der automatischen Schweißzeitregelung wird während des Schweißvorgangs die über die Spleißstelle übertragene Lichtleistung ausgewertet und der Schweißvorgang beim Erreichen der bestmöglichen Übertragung beendet. Dies kompensiert unterschiedliche Fasereigenschaften, Elektrodenzustand sowie sich ändernde Umgebungsbedingungen (Luftfeuchtigkeit, Luftdruck, Temperatur etc.), so dass die geringst mögliche Dämpfung für jeden einzelnen Spleiß erreicht wird.

Auch bei Betrieb im CDS-Modus prüft das Gerät im Hintergrund, ob AFC verwendet werden kann. Ist dies der Fall, wird auch im CDS Betriebsmodus jeder einzelne Spleiß für beste Übertragung ohne Zeitverlust optimiert.

Weiterhin ist bei Verwendung des LID-Systems die Analyse der Faserlage sehr präzise und die Korrelation der Ergebnisse der Dämpfungsmessung gegenüber der Realität ausgezeichnet.

Des Weiteren ermöglicht das LID-System die Erstellung hochpräziser Dämpfungsglieder.

Die Videobildauswertung L-PAS wird grundsätzlich für die schnelle Vorpositionierung, Endflächen- und Schmutzbeurteilung sowie für die Faserlage- und teilweise für die Dämpfungsanalyse eingesetzt.

• Neuartiges Bedienkonzept mit Grafischer Benutzeroberfläche und Touchscreen
• 5,7 Zoll TFT-Farb-Bildschirm (QVGA-Auflösung) mit Touch-Funktion und gleichzeitiger digitaler Darstellung beider Faseransichten in 120-facher Vergrößerung
• Kontrastreicher Bildschirm, dadurch auch in direktem Sonnenlicht gut ablesbar
• Vollautomatischer Spleißprozess
• Hochpräzise Kern-zu-Kern-Positionierung durch
  LID-System™ oder schnelle und präzise Kern-zu-
  Kern-Positionierung mittels CDS™
• Bestmögliche Spleißdämpfung durch Optimierung
  jedes individuellen Spleißvorgangs mit
  automatischer Schweißzeitregelung AFC™
• Echte Spleißdämpfungsmessung durch LID-System
  oder Spleißdämpfungsbeurteilung mittels
  CDS
• Automatische Fasertyperkennung durch LID-System
• Hochauflösende Videobildauswertung L-PAS™
  zur schnellen Grobpositionierung, Bruchwinkel-,
  Schmutz-, Faserlage- und Faserachswinkelauswertung
• Langlebige (7.000 Spleiße), wartungsfreie P&D-Elektroden
• Wählbare Autostart-Funktion (Start durch
  Schließen der Elektrodenklappe)
• Integrietes Global Positioning System (GPS)
• Zugfestigkeitsprüfeinrichtung mit einstellbarer
  Zugkraft von 0,1 bis 4,5N
• Höhenkompensation von - 2.000 m bis zu
  + 4.500 m über NN manuell oder automatisch mit GPS
• 5 voreingestellte Programme für alle gängigen
  Standardfasertypen
  (3 Einmoden-, 2 Mehrmodenfaserprogramme)
• 32 voreingestellte Programme für spezielle Fasertypen (ClearCurve™,titanbeschichtete, LS-, DS- und NZDS-Fasern wie z.B. TrueWave™ und LEAF™, sowie Programme für variable Schweißkurven, nicht-identische Fasern und erbiumdotierte Fasern)

• 2 Programme für Dämpfungsspleiße zur
  Erzeugung von hochgenauen Dämpfungsgliedern
  im Bereich von 0,1 dB bis 10 dB mit einer
  Schrittweite von 0,1 dB für 1.310 nm und 1.550
  nm Wellenlänge
• Speicherplatz für bis zu 150 benutzerdefinierte
  Programme
• Spleißdatenspeicher für bis zu 10.000 Datensätze zum Speichern der Spleißnummer, des verwendeten Programms, der Spleißdämpfung, der Positionskoordinaten (GPS), des Datums und der Urzeit und aller weiteren wichtigen Spleißparameter
• Zwei voll funktionsfähige USB-Ports zum Anschluss der USB-Arbeitslampe (Lampe optional) und zum Datenaustausch bzw. Software-Update mit einem handelsüblichen PC
• VGA-Ausgang zum Anschluß eines externen Monitors oder Projektors (Schulung)
• Aufstellfuß für ergonomisches Arbeiten
• Fach für 7,2 Ah Lithium-Ionen-Akku mit Kapazitätsüberwachung
• Fach für Multimedia-Karte (MMC) – im Lieferumfang ist eine 1 GB MMC enthalten
• Separates 80 Watt Tischnetzteil
• Diverse Hilfefunktionen auf dem Gerät (Trainingsvideos, Trainingsanleitungen)
• Aufstellfuß für ergonomisches Arbeiten
• Separates Ladegerät bestehend aus Ladeschale und Netteil
• 12 V DC Ausgang zum Anschluss von
  Zubehör
