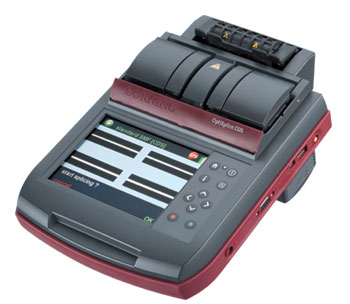

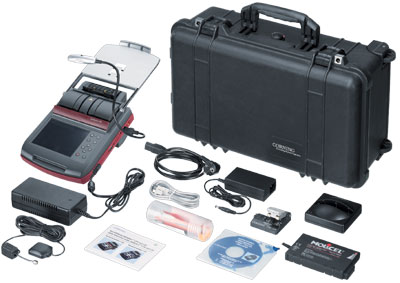

Das OptiSplice CDS Spleißgerät
ist die optimale Lösung für sehr schnelles und
hochqualitatives Spleißen von Einzelfasern.
Das Gerät erfüllt alle
Anforderungen an ein schnelles, zuverlässiges, kompaktes,
robustes, langlebiges und präzises Feldspleißgerät.
-
Für Telco-,
CATV-, Long-Haul-, Enterprise- und FTTx-Netzwerke (biegeoptimierte
Faser nach ITU-T G.657B), in denen eine niedrige Spleißdämpfung
erforderlich ist
Das OptiSplice III CDS Spleißsystem
ist mit dem Kernerkennungssystem CDS™ für die
Kern-zu-Kern- Positionierung sowie mit der hochauflösenden
Videobildauswertung L-PAS™ ausgestattet.
|
Merkmale
Spleissgerät
OptiSplice CDS:
- Neuartiges Bedienkonzept mit
Grafischer Benutzeroberfläche und Touchscreen
- 5,7 Zoll TFT-Farb-Bildschirm
(QVGA-Auflösung) mit Touch-Funktion und gleichzeitiger
digitaler Darstellung beider Faseransichten in 120-facher
Vergrößerung
- Kontrastreicher Bildschirm,
dadurch auch in
direktem Sonnenlicht gut ablesbar
- Vollautomatischer Spleißprozess
- Schnelle und präzise Kern-zu-Kern-Positionierung
durch Kernerkennungssystem CDS™
- Hochauflösende Videobildauswertung
L-PAS zur schnellen Grobpositionierung, und Endflächenbeurteilung
sowie Faserachswinkel- und Schmutzerkennung
- Langlebige (7.000 Spleiße),
wartungsfreie P&D Elektroden
- Wählbare Autostart-Funktion
(Start durch Schließen der Elektrodenklappe)
- Integrietes Global
Positioning System (GPS)
- Zugfestigkeitsprüfeinrichtung
mit einstellbarer Zugkraft zwischen 0,1 N und 4,5 N
- Höhenkompensation von
- 2.000m bis zu +4.500m über NN manuell oder
automatisch mit GPS
- Automatische Zugfestigkeitsprüfung
mit einstellbarer Zugkraft zwischen 0,1 N und 4,5 N
- 4 voreingestellte Programme
für alle gängigen Standardfasertypen (2 Ein-,
2 Mehrmoden-fasern)
|
- 21 voreingestellte Programme
für spezielle Fasertypen (ClearCurve™, LS-,
DS- und NZDS-Fasern wie z.B. TrueWave™ und LEAF™
, Programm für nicht-identische sowie erbiumdotierte
Fasern)
- Speicherplatz für bis
zu 150 Benutzerprogramme
- Spleißdatenspeicher für
bis zu 10.000 Datensätze zum Speichern der Spleißnummer,
des Programms, der Spleißdämpfung, des Datums
und aller weiteren wichtigen Spleißparameter sowie
der Positionskoordinaten
- Zwei voll funktionsfähige
USB-Ports zum Anschluss der USB-Arbeitslampe (Lampe optional)
und zum Datenaustausch bzw. Software-Update mit einem
handelsüblichen PC
- VGA-Ausgang zum Anschluß
eines externen Monitors oder Projektors (Schulung)
- Aufstellfuß für
ergonomisches Arbeiten
- USB-Port zum Anschluss der
USB-Arbeitslampe (Lampe optional)
- Einschubfach für 7,2Ah
Lithium-Ionen Akku mit integrierter Kapazitätsüberwachung
- Fach für Multimedia-Karte
(MMC) – im Lieferumfang ist eine 1 GB MMC enthalten
- Diverse Hilfefunktionen auf
dem Gerät (Trainingsvideos, Trainingsanleitungen)
- Separates 80 Watt Tischnetzteil
- 12 V DC Ausgänge zum
Anschluss von weiterem Zubehör
|
| Technische Daten
OptiSplice CDS |
Verfahren |
Dreiachsen Kern-zu-Kern-Positionierung
mit CDS™ und Dreiachsen-
Positionierung nach Mantelglas-Außenkontur mit Videobildauswertung
L-PAS™ |
Geeignete Fasern |
Ein- und Mehrmodenglasfasern mit Mantelglasdurchmesser
von 125µm und Beschichtungsdurchmessern von 250µm
bis 900µm |
Faserklemmung |
Auf 125µm Mantelglas |
Spleißdämpfung
(bei gleichen Fasern) |
-
Mehrmodenfasern typisch < 0,01dB
-
Standard-Einmodenfasern typisch < 0,02dB
-
Dispersionsverschobene Fasern typisch
< 0,05dB
-
NZDS-Fasern typisch < 0,04dB
|
Genauigkeit der Spleiß- Dämpfungsbeurteilung
|
Im CDS-Modus typische Abweichungen <
0,03dB |
Spleißvorgang |
Vollautomatisch |
Spleißprozess-Steuerung |
|
Faserpositionierung |
Grobpositionierung in z-Richtung mit Schrittmotoren, Dreiachsen-Feinpositionierung
mit piezokeramischen Stellelementen |
Spleißanalyse |
Spleißdämpfungsbeurteilung (CDS
/ Video); Zugprüfung mit einstellbarer
Zugfestigkeit zwischen 0,1 N und 4,5 N |
Endflächenbeurteilung |
Bruchwinkelerkennung, Endflächenqualitätsbeurteilung,
Faserlageauswertung, Kernauswertung (CDS™), Schmutzerkennung
|
Faserbeobachtung |
Kontrastreicher 5,7“-Farb TFT QVGA-Monitor;
Vergrößerung 120-fach |
Spleißzeit |
|
Spleißschutz |
Schrumpfspleißschutz oder Krimpspleißschutz
|
|
Zusätzliche Softwarefunktionen
|
-
25 Festprogramme für unterschiedliche
Fasertypen
-
Bis zu 150 Benutzerprogramme
-
Spleißdatenspeicher für 10.000
Datensätze inkl. GPS-Daten
-
Wählbare Autostartfunktion
-
Wählbarer Spleißprozess-Modus
(CDS oder Video)
-
Automatische Höhenkontrolle mittels
GPS
-
Automatische Kompensation schlechter Faserachswinkel
-
Automatische Kompensation schlechter Bruchwinkel
bis zu 2,5°
-
Kompensation der Höhe von - 2.000
m bis + 4.500 m über NN manuell oder automatisch
mit GPS
- Wählbare Energiesparfunktion im Akku-Betrieb
-
Automatischer Selbsttest
-
Betriebsstundenzähler und Gesamtspleißzähler
-
Elektrodenwechsel- und reinigungsanzeige
in programmierbaren Intervallen
-
Zeit und Datumsanzeige
-
Serviceunterstützung durch spezielles
Analyseprogramm
- Spleißstatistik
- Hilfe- und Trainings-Videos
|
Schnittstellen |
|
Arbeitsbereich |
-
Arbeitstemperatur: -15°C bis +50°C
-
Lagertemperatur: -40°C bis +80°C
-
Relative Luftfeuchte < 95% nicht kondensierend
|
Abmessungen |
240 x 200 x 110mm (L x B x H) |
Gewicht Grundgerät |
Ohne Akkus: 2,2kg / mit Akku: 2,7kg |
Spannungsversorgung |
-
Externes 12V 80W Tischnetzteil; Eingangsspannung
100 bis 240VAC / 47 bis 63Hz
-
Interner 7,2 Ah Lithium-Ionen-Akku, ohne
Werkzeug wechselbar, für ca. acht Stunden durchgängige
Arbeitszeit (sofern voll aufgeladen) mit typisch 200Spleißvorgängen
ohne Schrumpfofen und typisch 130 Spleißvorgängen
mit Betrieb des schnellen Schrumpfofens RapidoShrink
|
-
Download Datenblatt: OptiSplice III Spleissgeräte
|
