LWL-Kabel Übersicht

Für jede Anwendung das richtige Kabel...

Die von uns angebotenen LWL-Kabel sind sowohl mit laser-optimierten InfiniCor® Fasern, wie auch mit Standard-Einmodenfasern SMF-28e® ausgestattet. Die Glasfasern sind zur einfachen Identifikation nach dem Telcordia (ehemals Bellcore) Farbschema eingefärbt. Das Beschichtungs- und Färbeverfahren entspricht dem höchsten Stand der Technik und garantiert eine gleichmäßige, glatte Oberfläche. Potentialausgleich- und Blitzschutzmaßnahmen sind nicht erforderlich, da die im System verwendeten Kabel metallfrei sind.

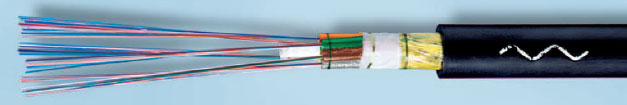

Universal-Aussen-Kabel:

Ein Verbindungsausfall in einem modernen LWL-Netz kann für den Betreiber erhebliche Kosten verursachen. Die Kabel müssen deshalb sehr hohen mechanischen Anforderungen genügen und auch gegen Umwelteinflüsse wie Frost oder Feuchtigkeit beständig sein. Aus diesem Grund sind unsere Universalkabel besonders robust und widerstandsfähig konstruiert.

Für die Campusverkabelung stehen MPC (Multi Purpose Cables = Innen-/Außenkabel) zur Verfügung. Die MPC-Kabel bieten Außenkabeleigenschaften, wie z.B. nicht-metallischer Nagetierschutz, Längswasserdichtigkeit und UV-Beständigkeit. Die Mikrobenbeständigkeit der Kabelmäntel ermöglicht eine direkte Verlegung im Erdreich. Die LSZH-Eigenschaften (Low Smoke Zero Halogen) erlauben den Einsatz der Kabel in Gebäuden. Die Kabelmantelfarbe ist schwarz.

Die Längswasserdichtigkeit, zur Vermeidung der Weiterleitung eventuell eindringenden Wassers bei Kabelmantelbeschädigung, wird generell durch trockene, quellfähige Elemente erreicht. Der Vorteil dieser sogenannten „trockenen“ Kabelkonstruktion ist die höhere Montagefreundlichkeit.

Es werden drei Design-Varianten angeboten:

Minibündelkabel: Kabel mit verseilten Bündeladern um ein zentrales, nichtmetallisches (dielektrisches) Zugelement

Maxibündelkabel: Kabel mit einer zentralen Bündelader und teilweise in den Mantel integrierten Zugelementen

Festaderkabel: Kabel mit Festadern in zentraler Bündelader

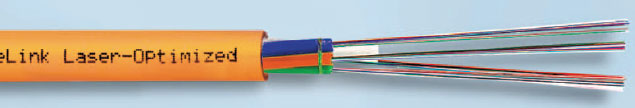

Innen-Kabel:

Für den (Sekundär-) Steig- und den (Tertiär-) Etagenbereich werden nicht korrosive (nach IEC 60754-2), raucharme (nach IEC 61034) und flammwidrige Innenkabel (nach IEC 60332-1 oder -3) verwendet. Die Kabelmantelfarbe ist, falls nicht anders angegeben, gelb für Einmodenfaserkabel, orange für OM1 und OM2 Kabel, und aqua für OM3 Kabel.

Durch ihre Standard-TB3-Festaderbeschichtung sind die LWL-Innenkabel noch montagefreundlicher, halogenfrei und flammwidrig. Außerdem verfügen sie, gegenüber anderen marktüblichen LWL-Innenkabeln, noch über folgende Vorteile:

Installationsfreundlich, da ohne Füllmasse
Sehr leichte Absetzbarkeit mit Absetzlängen von ca. 100 mm
Schnelle, direkte Steckermontage ohne Aufteiladapter
Geeignet für direkte Konfektionierung von feldinstallierbaren Steckern auf die Festader

Es stehen Mehrfaserinnenkabel (MIC®), Aufteilungs- und Verbindungskabel zur Verfügung. Mehrfaserinnenkabel bestehen aus verseilten Festadern, die mit nicht-metallischen Zugentlastungselementen besponnen sind. Bei Breakout-Kabeln werden Einfaser-Festaderkabel (Festadern, jede mit eigenem Mantel) als Grundelemente zugfest verseilt und mit einem gemeinsamen, zusätzlichen Mantel versehen. Pigtail- und Verbindungskabel sind Einfaser- (Simplex) oder Zipcord-Kabel (Duplex) mit Festadern.

Alle Innenkabel sind dielektrisch, d.h.:

EMV gerecht
keine Erdung notwendig
kein Blitzschutz erforderlich
kein Potentialausgleich notwendig

_____________________________________________________________________________________________________

Technische Daten:

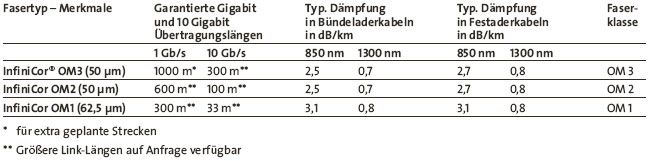

Kabel mit laser-optimierten InfiniCor® Mehrmodenfasern:

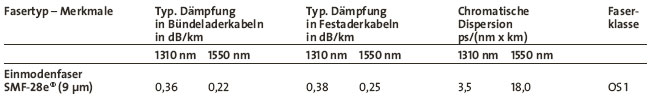

Kabel mit Einmodenfasern SMF-28e®


____________________________________________________________________________________________________________________

Produkt-Beispiele:

FutureLink™ Innen-/Aussenkabel

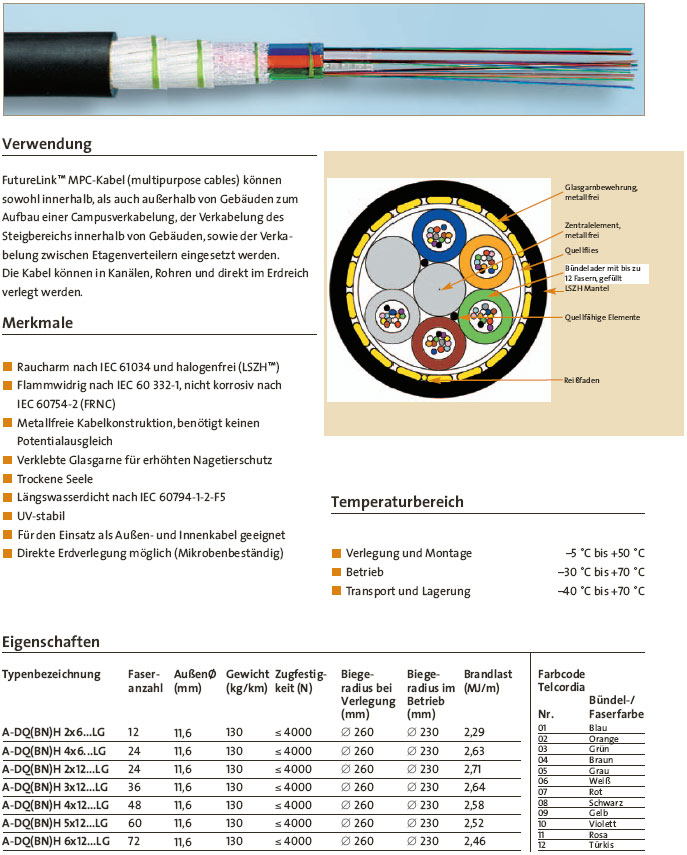

Minibündel MPC – A-DQ(BN)H...LG



FutureLink™ Innen-/Aussenkabel

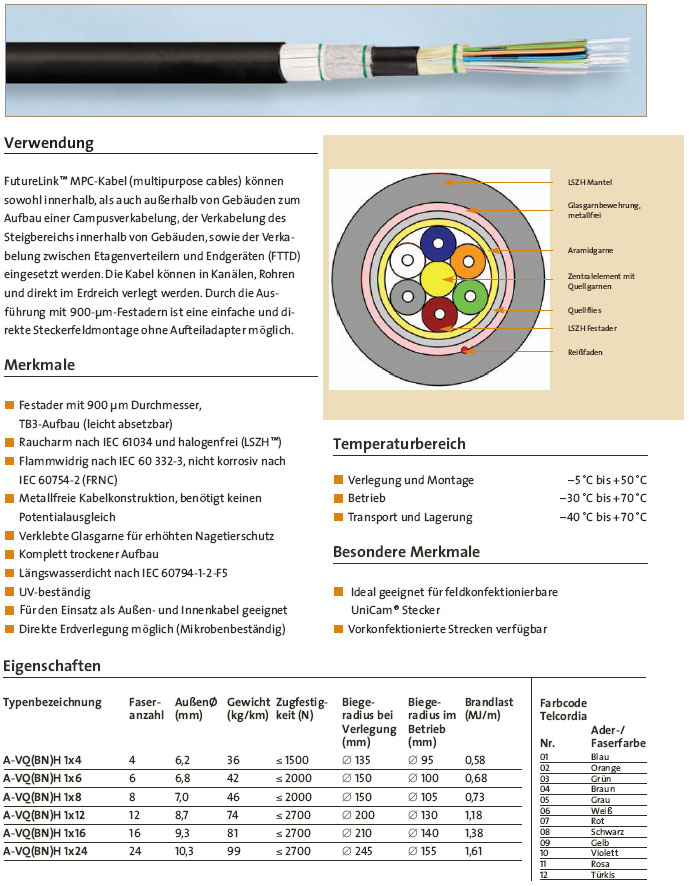

Festader i-MPC – A-VQ(BN)H ... TB3



FutureLink™ Innenkabel
Minibündelkabel – J-DH...LG



FutureLink™ Innenkabel

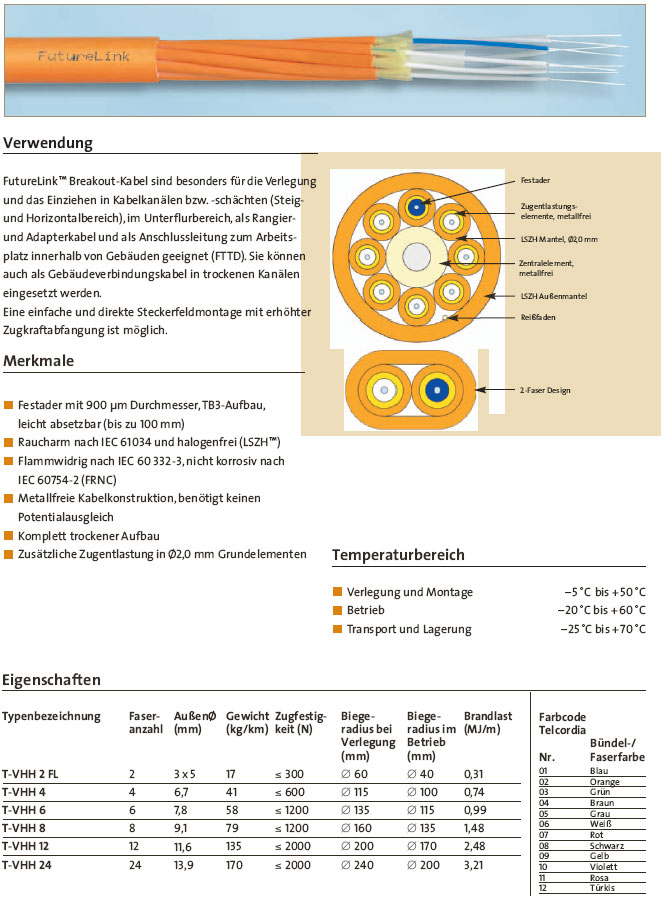

Breakout-Kabel mit Ø2,0 mm Elementen – T-VHH...TB3

Weitere Produkt-Informationen finden Sie im Katalog.
