| INDUSTRIAL ETHERNET
- Managed RAIL-Switches
Für manche Einsätze
muss ein schneller, industrietauglicher und anwendungsfreundlicher
Switch einfach mehr auf dem Kasten haben – etwa bei mittleren
und großen Fast-ETRHERNET-Lösungen oder hochverfügbaren
Netzen mit schneller Medienredundanzfunktion. Da ist es schon gut,
dass Ihnen gemanagte 4-, 7- und 16-Port Rail-Switches von Hirschmann
auch hohe Portdichten bieten. Noch besser, wenn Sie dabei auch die
freie Medienwahl haben. Und das Beste daran: Das optimale Preis-pro-Port-Verhältnis.
Von der Managementfunktion
profitieren Sie beispielsweise bei einer Vernetzung der Leit- und
Steuerungsebene in der Industrie- und Prozessautomation in ganz
besonderer Weise. Denn selbstverständlich ist hier Ausfallsicherheit
durch nichts zu ersetzen – und außerdem ist eine hohe
Portdichte Pflicht. Auch im Zugverkehr und bei Bahnstationen leisten
gemanagte Rail-Switches wie der kompakte RS2-16M wertvolle Dienste.
Schließlich müssen ETHERNET-Datennetze mit Long-Haul-Verbindungen
und redundantem Aufbau durch den HIPER-Ring große Distanzen
mit mehr als 80 km zwischen den einzelnen Stationen überwinden.
Aufgrund der Segmentierung innerhalb der gemanagten Rail-Switches
steht für jede Anwendung genau der richtige Switch zur Verfügung.Netze
mit optimalem Preis-pro-Port-Verhältnis: 4-, 7- und 16-Port-Switches.
Managementfunktionen unterstützen Web- und SNMP- basierende
Tools. Wählbare Redundanzmechanismen: leistungsfähiger,
industriegerechter HIPER-Ring oder Rapid Spanning Tree.
Für Echtzeitanwendungen
gibt es zu den Rail-Switches keine Alternative!
| Gerät
|
Produktbeschreibung |
|

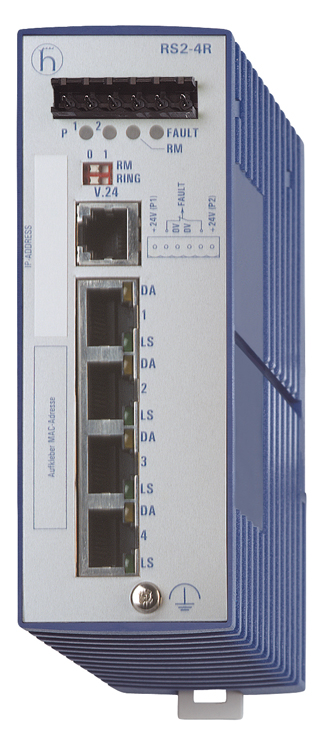

RS2-4R - 943-846-001
Beschreibung:
Redundancy Industrial ETHERNET Rail-Switch, Store and Forward
Switching Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100
Mbit/s)
Port-Typ und Anzahl:
4 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision
Diagnose:
LEDs (Power, Fehler, Redundanzmanager, Link Status, Daten)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring, MAC- Adreßabelle, Logfile
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11), HiDiscovery
Sicherheit:
SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung (Teilnehmer Funktionalität),
Dual Homing (Teilnehmer Funktionalität), redundante 24
V Einspeisung
Betriebstemperatur:
-40 °C bis +70 °C
-
Download Datenblatt Managed
RAIL-Switches |
|

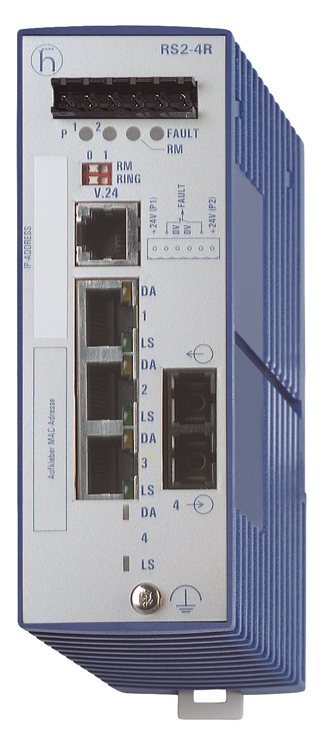

RS2-4R 1MM SC - 943-847-001
Beschreibung:
Redundancy Industrial ETHERNET Rail-Switch, Store and Forward
Switching Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100
Mbit/s)
Port-Typ und Anzahl:
3 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity, 1 x 100BASE-FX, MM-Kabel, SC-Buchsen
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision
Diagnose:
LEDs (Power, Fehler, Redundanzmanager, Link Status, Daten) Meldekontakt
(24V DC / 1 A), RMON (Statistik, Historie, Alarme, Ereignisse),
Portmirroring, MAC- Adreßabelle, Logfile
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11), HiDiscovery
Sicherheit:
SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung (Teilnehmer Funktionalität),
Dual Homing (Teilnehmer Funktionalität), redundante 24
V Einspeisung
Betriebstemperatur:
-40 °C bis +70 °C
-
Download Datenblatt Managed
RAIL-Switches |
|
RS2-TX/TX - 943-654-800
Beschreibung:
Managed Industrial ETHERNET Rail-Switch, Store and Forward Switching
Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)
Port-Typ und Anzahl:
5 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity, 2 x 100BASE-TX, TP-Kabel, RJ45-Buchsen, Autopolarity
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision
Diagnose:
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full-Duplex, Fehler, Redundanzmanager, Ring-Port, LED Test)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung, (Master/Teilnehmer), Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +60 °C
-
Download Datenblatt Managed
RAIL-Switches |
| |
RS2-FX/FX - 943-653-800
Beschreibung:
Managed Industrial ETHERNET Rail-Switch, Store and Forward Switching
Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)
Port-Typ und Anzahl:
5 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autonegotiation,
Autopolarity, 2 x 100BASE-FX, MM-Kabel, SC-Buchsen
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3,
HiVision, autom. Topoloie-Erkennung (IEEE 802.1ab)
Diagnose:
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full-Duplex, Fehler, Redundanzmanager, Ring-Port, LED Test)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung (Master/Teilnehmer), Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +60 °C
-
Download Datenblatt Managed
RAIL-Switches |
| |
RS2-16M - 943-788-003
Beschreibung:
Managed Industrial ETHERNET Rail-Switch, Store and Forward Switching
Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)
Port-Typ und Anzahl:
16 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing,
Autonegotiation, Autopolarity
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision,
autom. Topoloie-Erkennung (IEEE 802.1ab)
Diagnose:
LEDs (Power, Link Status, Daten, Fehler, Stand by, Redundanzmanager)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung (Master/Teilnehmer), Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +60 °C
-
Download Datenblatt Managed
RAIL-Switches |
|

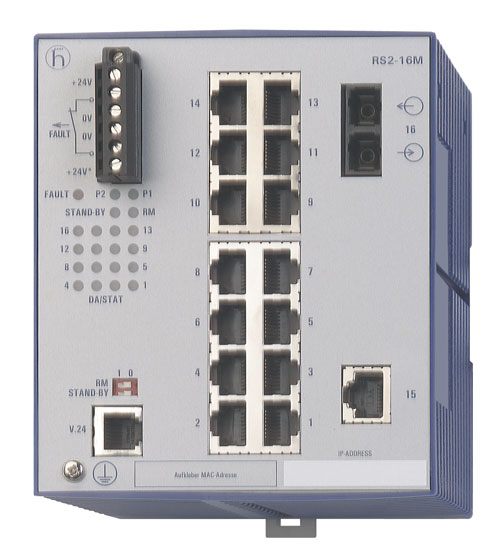

RS2-16M 1MM SC - 943-789-003
Beschreibung:
Managed Industrial ETHERNET Rail-Switch, Store and Forward Switching
Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)
Port-Typ und Anzahl:
15 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing,
Autonegotiation,Autopolarity, 1 x 100BASE-FX, MM-Kabel, SC-Buchsenty
Ringstruktur (HIPER-Ring):
50 (Rekonfigurationszeit < 0,5 sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision,
autom. Topoloie-Erkennung (IEEE 802.1ab)
Diagnose:
LEDs (Power, Link Status, Daten, Fehler, Stand by, Redundanzmanager)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung (Master/Teilnehmer), Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +60 °C
-
Download Datenblatt Managed
RAIL-Switches |
| |
|
| |
|
