| INDUSTRIAL ETHERNET
- MICE, modularer, managed Switch
Für alle, die an eine Zukunft mit System denken: Power MICE.
ETHERNET-Lösungen
mit dem leistungsfähigen Power MICE sind überall dort
einsetzbar, wo hochverfügbare Datennetze mit großem Datenaufkommen
unter kritischen Bedingungen wie etwa elektromagnetischen Störfeldern
zu verwirklichen sind.
Zum Beispiel im Verkehrssektor
bei der Videoüberwachung von Tunnels, Flughäfen oder S-Bahnhöfen.
Ebenso überzeugt Power MICE auch bei Applikationen in der Industrie,
wie etwa im harten Produktionsalltag einer Schweißstraße
oder auf einer Bohrinsel, wo man sich keine Ausfälle leisten
kann.
Produkt-Features:

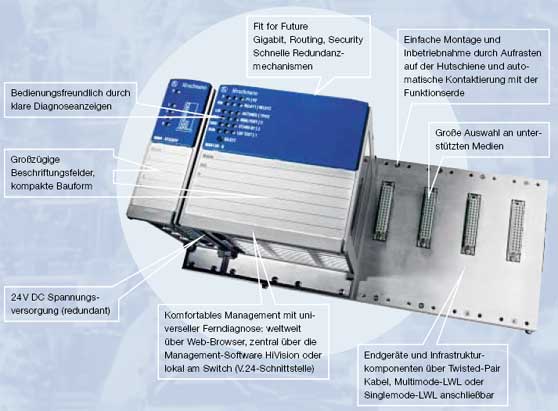

Mit Power MICE entscheiden Sie sich für ein kompaktes, hochverfügbares
System mit Gigabit- und Routing-Technologie und einem Leistungsumfang,
der konsequent auf alle Anforderungen der Zukunft ausgerichtet ist.
Basierend auf dem System der bisherigen MICE-Familie ist der neue
Power MICE Rail Switch kompatibel zu den vorhandenen Medienmodulen.
So konfigurieren Sie für Ihre individuelle Applikation Funktionen
und ETHERNET-Anschlüsse nach Maß.
| MICE
Basis-Geräte |
Produktbeschreibung |
|

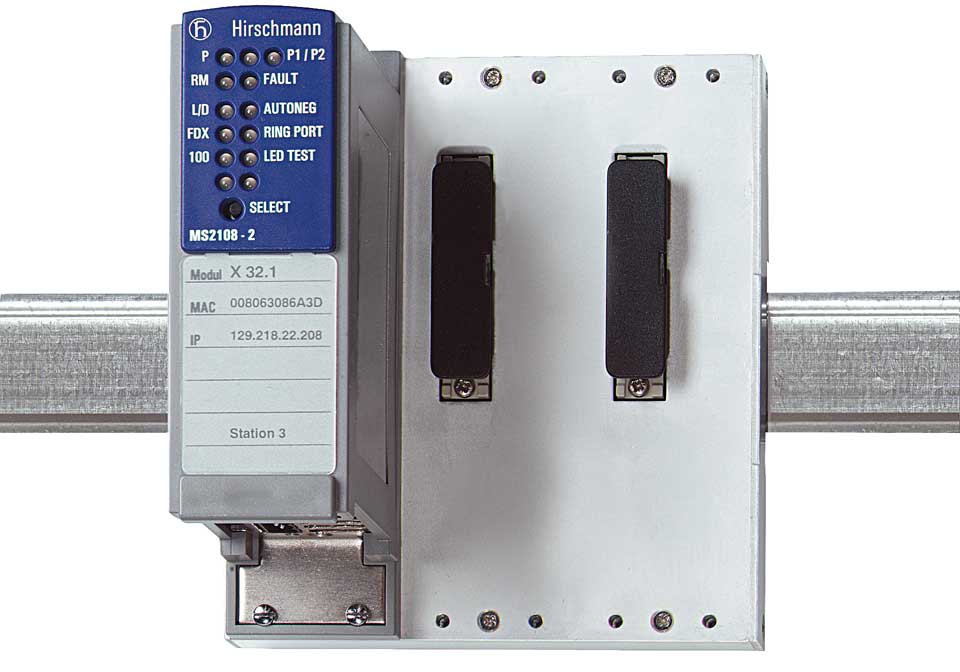

MS-2108-2 - 943-717-005
Beschreibung:
MICE, modularer, managed Industrial EHTERNET-Switch, Store
and Forward-Switching-Mode,
Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)
Port-Typ und Anzahl:
bis zu 8 Ports über Medienmodule realisierbar, 2 Steckplätze
auf der Backplane integriert (8 Ports)
Netzausdehnung-Kaskadiertiefe:
Linien-/Sternstruktur: beliebig
Ringstruktur (HIPER-Ring): 50 (Rekonfigurationszeit < 0,5
sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision,
autom. Topoloie-Erkennung (IEEE 802.1ab)
Diagnose:
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full-Duplex, Fehler, Redundanzmanager, Ring-Port, LED Test)
Meldekontakt (24V DC / 1 A), RMON (Statistik, Historie, Alarme,
Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Sonstige Dienste:
Portpriorisierung (IEEE 802.1D/p), VLAN (802.1Q), Multicast
(IGMP Snooping/Querier, GMRP), Broadcastlimiter, SNTP (Simple
Network Time Protocol), PTP (Precision Time Protocol, IEEE
1588), Flow Control IEEE 802.3x
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung, (Master/Teilnehmer), Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module
|
| |

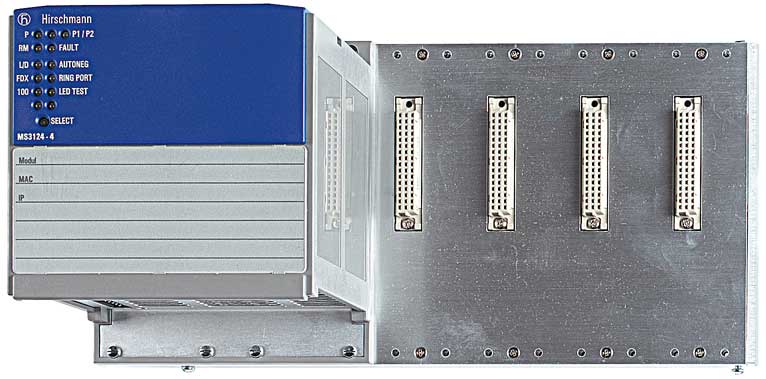

MS-3124-4 - 943-746-004
Beschreibung:
Redundancy Industrial ETHERNET Rail-Switch, Store and Forward
Switching Mode, Ethernet (10 Mbit/s) und Fast-Ethernet (100
Mbit/s)
Port-Typ und Anzahl:
bis zu 24 Ports über Medienmodule realisierbar, 4 Steckplätze
auf der Backplane integriert (16 Ports), 2 weitere Steckplätze
über Erweiterungsbackplane MB-2T anreihbar (8 Ports)
Netzausdehnung-Kaskadiertiefe:
Linien-/Sternstruktur: beliebig
Ringstruktur (HIPER-Ring): 50 (Rekonfigurationszeit < 0,5
sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision,
autom. Topoloie-Erkennung (IEEE 802.1ab)
Diagnose:
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full-Duplex, Fehler,
Redundanzmanager, Ring-Port, LED Test) Meldekontakt (24V DC
/ 1 A), RMON (Statistik, Historie, Alarme, Ereignisse), Portmirroring
Konfiguration:
Terminal-SW, BootP, DHCP, DHCP Option 82, Autokonfigurationsadapter
(ACA11)
Sicherheit:
Portsicherheit (MAC basierend und IP basierend), SNMPv3
Sonstige Dienste:
Portpriorisierung (IEEE 802.1D/p), VLAN (802.1Q), Multicast
(IGMP Snooping/Querier, GMRP), Broadcastlimiter, SNTP (Simple
Network Time Protocol), PTP (Precision Time Protocol, IEEE 1588),
Flow Control IEEE 802.3x
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/ Ringkopplung, (Master/Teilnehmer) Dual Homing
(Master/Teilnehmer), redundante 24 V Einspeisung
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
|

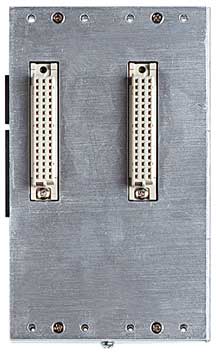

MB-2T - 943-733-002
Beschreibung:
Erweiterungsbackplane mit 2 Steckplätzen für MICE-Switch
MS-3124-4
Port-Typ und Anzahl:
2 Steckplätze auf der Backplane integriert (8 Ports über
Medienmodule realisierbar)
Betriebstemperatur:
0 °C bis +55°C
- Download Datenblatt Managed RAIL-Switches
|
| |

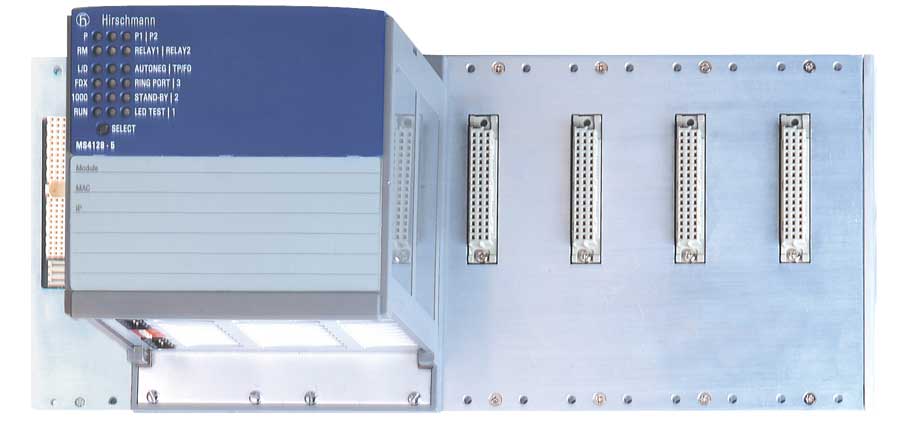

MS-4128-5 - 943-009-001
Beschreibung:
MICE, modularer, managed Industrial EHTERNET-Switch, Store and
Forward-Switching-Mode, Ethernet (10 Mbit/s) und Fast-Ethernet
(100 Mbit/s) und Gigabit-Ethernet (1000 Mbit/s)
Port-Typ und Anzahl:
bis zu 28 Ports über Medienmodule realisierbar, 4 x 1000BASE-SX
mit SFP-Modulen oder 4 x 10/100/1000BASE-TX und 24 Fast-Ethernet
(100 Mbit/s) Ports
Netzausdehnung-Kaskadiertiefe:
Linien-/Sternstruktur: beliebig
Ringstruktur (HIPER-Ring): 50 (Rekonfigurationszeit < 0,5
sec.)
Management:
serielle Schnittstelle, Web-Interface, SNMP V1/V2/V3, HiVision
Diagnose:
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full-Duplex, Fehler, Redundanzmanager, Ring-Port, LED Test,)
Kabel-Tester, 2 x Meldekontakt (24V DC / 1 A), RMON (Statistik,
Historie, Alarme, Ereignisse), Portmirroring
Konfiguration:
Comand Line Interface (CLI), TELNET, BootP, DHCP, DHCP Option
82, HIDiscovery, Autokonfigurationsadapter (ACA21-USB)
Sicherheit:
SNMP V3 (SSH, SSL), Portsicherheit
Sonstige
Dienste:
QoS 4 Klassen, Portpriorisierung (IEEE 802.1D/p), VLAN (802.1Q),
Multicast (IGMP Snooping/Querier, GMRP), Broadcastlimiter, Flow
Control IEEE 802.3x, SNTP (Simple Network Time Protocol),
Vorbereitet für TOS (Type of Service) Diff.-Serv,
TOS-Prio-Mapping, Protokollbasierende VLANs, Routing RIP und
OSPF HIRRP / VRRP, Proxy ARP
Redundanzfunktionen:
HIPER-Ring (Ringstruktur), RSTP (Rapid Spanning Tree Protocol),
redundante Netz-/Ringkopplung, Dual Homing, redundante 24 V
Einspeisung, redundanter Meldekontakt, Link Aggregation dynamisch
und statisch (max. 7 Trunks, 8 Ports/Trunk, LACP)
Betriebstemperatur:
0 °C bis +60°C
USB-Schnittstelle:
1 x USB-Schnittstelle zum Anschuß des Autokonfigurationsadapters
(ACA21-USB)
-
Download Datenblatt MICE-Switches und Module
|
| MICE
Module (Ethernet / Fast-Ethernet) |
Produktbeschreibung |
| |

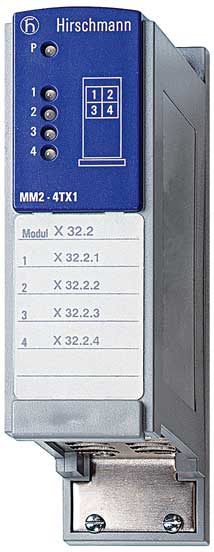

MM2-4TX1 - 943-722-001
Beschreibung:
Medienmodul für MICE-Switches (MS...), 10BASE-T und 100BASE-TX
Port-Typ und Anzahl:
4 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity
Netzausdehnung-Leitungslängen:
Twisted Pair (TP) 0 - 100 m
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module |
| |

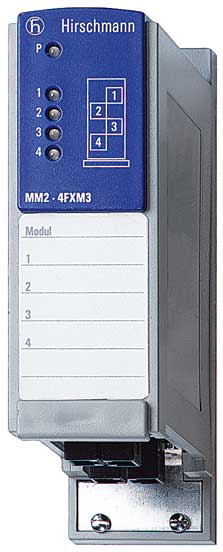

MM2-4FXM3 - 943-721-001
Beschreibung:
Medienmodul für MICE-Switches (MS...), 100BASE-FX Multimode-LWL
Port-Typ und Anzahl:
4 x 100BASE-FX, MM-Kabel, MTRJ-Buchsen
Netzausdehnung-Leitungslängen:
Multimode-Faser (MM) 50/125µm:
0 - 5000 m 8 dB link budget bei 1300 nm A = 1 dB/km, 3 dB Reserve,
B = 800 MHz x km
Multimode-Faser (MM) 62,5/125µm:
0 - 4000 m 11 dB link budget bei 1300 nm A = 1 dB/km, 3 dB Reserve,
B = 500 MHz x km
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module
|
| |

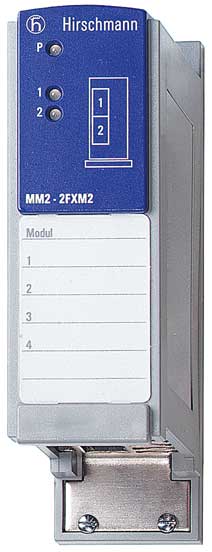

MM2-2FXM2 - 943-718-001
Beschreibung:
Medienmodul für MICE-Switches (MS...), 100BASE-FX Multimode-LWL
Port-Typ und Anzahl:
2 x 100BASE-FX, MM-Kabel, SC-Buchsen
Netzausdehnung-Leitungslängen:
Multimode-Faser (MM) 50/125µm:
0 - 5000 m8 dB link budget bei 1300 nm A = 1 dB/km, 3 dB Reserve,
B = 800 MHz x km
Multimode-Faser (MM) 62,5/125µm:
0 - 4000 m11 dB link budget bei 1300 nmA = 1 dB/km, 3 dB Reserve,
B = 500 MHz x km
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module
|
|
|

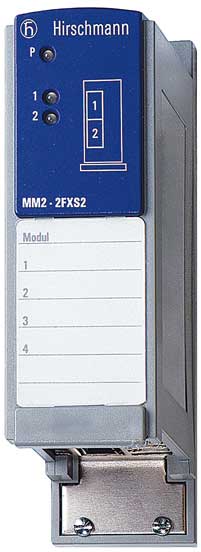

MM2-2FXS2 - 943-717-001
Beschreibung:
Medienmodul für MICE_Switches (MS...), 100BASE-FX Singlemode-LWL
Port-Typ und Anzahl:
2 x 100BASE-FX, SM-Kabel, SC-Buchsen
Netzausdehnung-Leitungslängen:
Singlemode-Faser (SM) 9/125µm:
0 - 32,5 km,16 dB Link Budget bei 1300 nm, A = 0,4 dB/km, 3
dB Reserve, D = 3,5 ps/(nm x km)
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module
|
|
|

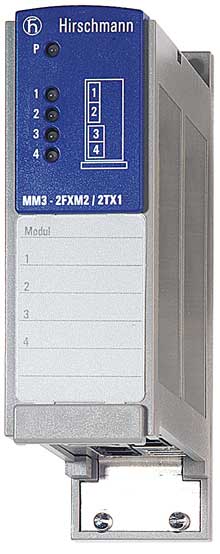

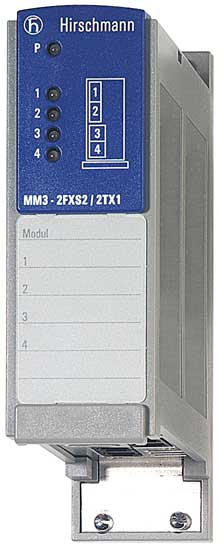

MM3-2FXM2/2TX1 - 943-761-001
Beschreibung:
Medienmodul für MICE-Switches (MS...), 100BASE-TX und 100BASE-FX
Singlemode-LWL
Port-Typ und Anzahl:
2 x 100BASE-FX, SM-Kabel, SC-Buchsen
2 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity
Netzausdehnung-Leitungslängen:
Twisted Pair (TP) 0 - 100 m
Singlemode-Faser (SM) 9/125µm:
0 - 32,5 km 16 dB link budget bei 1300 nm A = 0,4 dB/km, 3 dB
Reserve, D = 3,5 ps/(nm x km)
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| |
|
| MICE
Modul (Gigabit-Ethernet) |
Produktbeschreibung |
| |

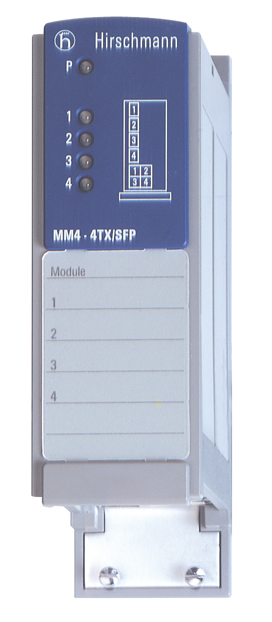

MM4-4TX/SFP - 943-010-001
Beschreibung:
Medienmodul für MICE-Switch MS4128-5,
10/100/1000BASE-TX und 1000BASE-SX/LX
Port-Typ und Anzahl:
4 x 1000BASE-SX, mit SFP Modulen oder
4 x 10/100/1000BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing,
Autonegotiation, Autopolarity, beliebige Kombination TX oder
SFP, 1 SFP deaktiviert 1TX, max. 4 Ports
Netzausdehnung-Leitungslängen:
Twisted Pair (TP) 0 - 100 m
Multimode-Faser (MM) 50/125µm siehe SFP LWL-Modul M-SFP-SX/LC
und M-SFP-LX/LC
Multimode-Faser (MM) 62,5/125µm siehe SFP LWL-Modul
M-SFP-SX/LC und M-SFP-LX/LC
Singlemode-Faser (SM) 9/125µm siehe SFP LWL-Modul M-SFP-LX/LC
Singlemode-Faser (LH) 9/125µm (Long Haul-Transceiver)
siehe SFP LWL-Modul M-SFP-LH/LC und M-SFP-LH+/LC
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module |
| |
M-SFP-SX/LC - 943-014-001
Beschreibung:
SFP Fiberoptic Modul für Medienmodul MM4-TX/SFP 1000BASE-SX
- LWL
Port-Typ und Anzahl:
1 x 1000BASE-SX mit LC-Buchsen
Netzausdehnung-Leitungslängen:
Multimode-Faser (MM) 50/125µm:
0 - 500 m 7,5 dB link budget bei 850 nm A = 3 dB/km, 3 dB Reserve,
B = 400 MHz x km
Multimode-Faser (MM) 62,5/125µm:
0 - 275 m 7,5 dB link budget bei 850 nm A = 3,2 dB/km, 3 dB
Reserve, B = 200 MHz*km
Versorgung:
Betriebsspannung Versorgung über Medienmodul
Diagnose
Optische Eingangs- und Ausgangsleistung, Transceiver
Temperatur
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| |
M-SFP-LX/LC - 943-015-001
Beschreibung:
SFP Fiberoptic Modul für Medienmodul MM4-TX/SFP, 1000BASE-LX
Port-Typ und Anzahl:
1 x 1000BASE-LX mit LC-Buchsen
Netzausdehnung-Leitungslängen:
Multimode-Faser (MM) 50/125µm:
0 - 550 m, 11 dB Link Budget bei 1310 nm, A = 1 dB/km, 3 dB
Reserve, B = 800 MHz x km
Multimode-Faser (MM) 62,5/125µm:
0 - 550 m, 11 dB Link Budget bei 1310 nm, A = 1 dB/km, 3 dB
Reserve, B = 500 MHz x km
Singlemode-Faser (SM) 9/125µm:
0 m - 20 km, 11 dB Link Budget bei 1300 nm,A = 0,4 dB/km, 3
dB Reserve, D = 3,5 ps/(nm x km)
Versorgung:
Betriebsspannung Versorgung über Medienmodul
Diagnose
Optische Eingangs- und Ausgangsleistung, Transceiver
Temperatur
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| |
M-SFP-LH/LC - 943-042-001
Beschreibung:
SFP Fiberoptic Modul für Medienmodul MM4-TX/SFP 1000BASE-LX
Port-Typ und Anzahl:
1 x 1000BASE-LX mit LC-Buchsen
Netzausdehnung-Leitungslängen:
Singlemode-Faser (LH) 9/125µm (Long Haul-Transceiver):
10 - 70 km 6 - 22 dB link budget bei 1550 nm A = 0,25 dB/km,
3 dB Reserve, D = 19 ps/(nm x km)
Versorgung:
Betriebsspannung Versorgung über Medienmodul
Diagnose
Optische Eingangs- und Ausgangsleistung, Transceiver
Temperatur
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| |
M-SFP-LH+/LC - 943-049-001
Beschreibung:
SFP Fiberoptic Modul für Medienmodul MM4-TX/SFP 1000BASE-LX
Port-Typ und Anzahl:
1 x 1000BASE-LX mit LC-Buchsen
Netzausdehnung-Leitungslängen:
Singlemode-Faser (LH) 9/125µm (Long Haul-Transceiver):
44 - 120 km 13 - 32 dB link budget bei 1550 nm A = 0,25 dB/km,
3 dB Reserve, D = 19 ps/(nm x km)
Versorgung:
Betriebsspannung Versorgung über Medienmodul
Diagnose
Optische Eingangs- und Ausgangsleistung, Transceiver
Temperatur
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| MICE
Module (Realtime) |
Produktbeschreibung |
| |

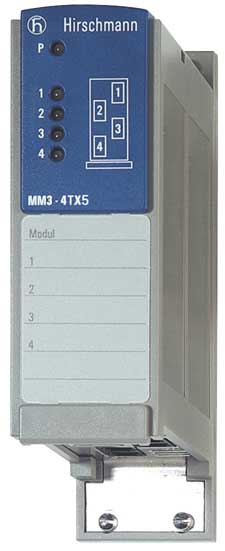

MM3-4TX1-RT - 943-117-001
Beschreibung:
Medienmodul für MICE-Switches (MS...), 100BASE-TX, Unterstützung
von PTP (IEEE 1588)
Port-Typ und Anzahl:
4 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity
Netzausdehnung-Leitungslängen:
Twisted Pair (TP) 0 - 100 m
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Sonstige Dienste:
Unterstützung von PTP (IEEE 1588) Präzision
zwischen 2 Modulen <100ns
Betriebstemperatur:
0 °C bis +55 °C
- Download Datenblatt MICE-Switches und Module
|
| |
MM3-2FXM2/2TX1-RT - 943-117-002
Beschreibung:
Medienmodul für MICE-Switches (MS...), 100BASE-TX und
100BASE-FX Multimode-LWL, Unterstützung von PTP (IEEE
1588)
Port-Typ und Anzahl:
2 x 100BASE-FX, MM-Kabel, SC-Buchsen
2 x 10/100BASE-TX, TP-Kabel, RJ45-Buchsen, Autocrossing, Autonegotiation,
Autopolarity
Netzausdehnung-Leitungslängen:
Twisted Pair (TP) 0 - 100 m
Multimode-Faser (MM) 50/125µm:
0 - 5000 m 8 dB link budget bei 1300 nm A = 1 dB/km, 3 dB
Reserve, B = 800 MHz x km
Multimode-Faser (MM) 62,5/125µm:
0 - 4000 m 11 dB link budget bei 1300 nm A = 1 dB/km, 3 dB
Reserve, B = 500 MHz x km
Versorgung:
Betriebsspannung Versorgung über die Backplane des MICE-Switches
Diagnose
LEDs (Power, Link Status, Daten, 100 Mbit/s, Autonegotiation,
Full Duplex, Ring-Port, LED Test)
Sonstige Dienste:
Unterstützung von PTP (IEEE 1588) Präzision
zwischen 2 Modulen <100ns
Betriebstemperatur:
0 °C bis +60°C
- Download Datenblatt MICE-Switches und Module
|
| |
|
|
