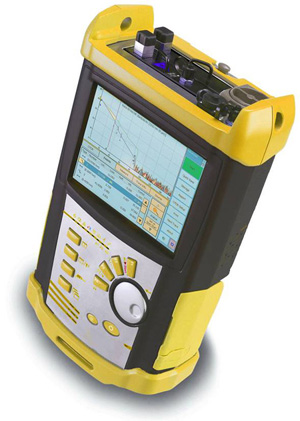

OptiVisor™ 1000 OTDR





Beschreibung:

Der OptiVisor 1000 ist ein kompaktes modulares OTDR welches zur Prüfung, Inbetriebnahme, Dokumentation und Störungslokalisierung in lokalen Netzen (LAN), Carrier-, Kabel-TV- (CATV) und fiber-to-the-x- (FTTx) Glasfaser-Netzwerken verwendet wird.

Das Gerät kann zwei Mess-Module aufnehmen. Die verfügbaren Moduloptionen bieten unterschiedliche Kombinationen von Wellenlängen und Messdynamik. Verfügbare Wellenlängen sind 850, 1.300, 1.310, 1.490, 1.550 und 1.625 nm.

Zusätzlich zu den Mess-Modulen in allen gängigen Wellenlängen- und Dynamikbereichskombinationen stellen der optional im Grundgerät integrierte Leistungsmesser und visuelle Fehlersucher wertvolle Ergänzungen dar, welche die universelle Einsatzfähigkeit des Gerätes noch steigern. Als Lichtquelle dient der Messanschluss des OTDR-Moduls. In Verbindung mit der optionalen Faserinspektionssonde ist das OptiVisor 1000 das universelle Test- und Prüfgerät für alle passiven optischen Komponenten eines LWL-Netzwerkes.

Durch den Einsatz des Windows® CE Mobile Betriebssystems werden eine sekundenschnelle Einsatzbereitschaft sowie eine intuitive, bedienerfreundliche Benutzerführung gewährleistet.

Neben den hervorragenden optischen Leistungsmerkmalen ist das vielseitige, moderne und ergonomische Design des OptiVisor 1000 besonders hervorzuheben.

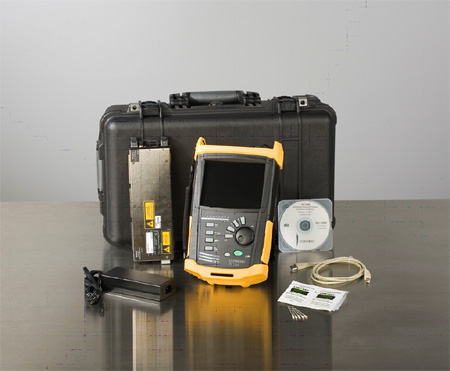

Zur Ausstattung der OptiVisor 1000 OTDR Kits gehören neben dem Grundgerät mit 6,4’’ Touch-Screen-Monitor und integriertem 80 MB Flash-Speicher das jeweilige OTDR-Modul mit SC UPC Anschlussadapter(n), die OTSView Software zur Nachbearbeitung am PC, ein USB-Kabel, ein Lithium-Ionen-Akku, ein Netzteil und Netzkabel mit EU Stecker sowie ein Deluxe-Transportkoffer.

Der Deluxe-Transportkoffer ist ein Rollenkoffer mit Ausziehgriff für maximale Benutzerfreundlichkeit. Er ist mit zwei weiteren Tragegriffen ausgestattet. Seine kompakten Abmessungen entsprechen den Anforderungen an Handgepäck für Flugreisen. Der Koffer ist wasser- und staubdicht. Er bietet mit seinen angepassten Einsätzen sicheren Schutz vor mechanischen Einflüssen für den OptiVisor 1000 und seinem Zubehör.



Merkmale:
	Messen und Aufnahme von Daten von bis zu vier Wellenlängen mit nur einen Knopfdruck
	Äußerst schnelle Erfassungszeit
	Inbetriebnahme (Gerätekaltstart) in vier Sekunden
	Anwenderfreundlicher simultaner Gebrauch des Touch-Screen-Monitors, der Kurzwahltasten unddes Wähldrehknopfes möglich
	Maximal 128.000 Datenpunkte für höchste Auflösung
	Dämpfungsauflösung von 0,001 dB
	Äußerst kurze Ereignis-Totzone von nur 1 m und Dämpfungs-Totzone von 4,5m
	6,4’’-Voll-VGA Touch Screen Monitor (Optional transflektiver Bildschirm für noch bessereAblesbarkeit bei direkter Sonneneinstrahlungerhältlich)
	Drei Testmodi (Automatisch, Experte und Vorlagenmesskurve) angepasst an Anwender undMessaufgabe für maximalen Messkomfort
	Die möglichen Konfigurationen decken von Langstrecken- und WDM- bis Metro-Netzen, FTTx sowie lokalen Netzwerken alle typischen Einsatzgebiete ab
	Nachbearbeitungs-Software OTSView mit professioneller Bericht-erstellungsfunktion inklusive bi-direktionaler Analyse und Schnelldruckfunktion
	Leistungsstarker Lithium-Ionen Akku ermöglicht eine netzunabhängige Einsatzzeit von mehr als acht Stunden
	Diverse Speicheroptionen (zusätzlich zum eingebauten 80 MB Flash- Speicher zwei USB-Anschlüsse und ein CompactFlash-Karteneinschub)
	Interner Speicher für typisch bis zu 1.500 Messkurven
	Zahlreiche Anschlüsse für einfache Verbindung zum bequemen Download und Upgrade
	10/100 MB/s Ethernet-Netwerkanschluss
	Robustes und gegen Spritzwasser geschütztes Gehäuse für hohe Lebensdauer
	Geringes Gewicht von nur 2,5 kg (Grundgerät mit einem Modul und Akku)

Verfügbare Kits:

Basic-Kits:

Die Basic-Kits beinhalten das OptiVisor 1000 Grundgerät, Einmoden- und / oder Mehrmoden-Modul, Netzteil, Akku, SC UPC OTDR Anschluss-Adapter, CD mit OTSView PC Emulations-Software (Englische Version), USB-Kabel, Bedienungsanleitung auf CD (Englische Version) sowie den Deluxe-Transportkoffer. Weitere Adapter können separat bezogen werden.

Deluxe-Kits:

Die Deluxe-Kits beinhalten das OptiVisor 1000 Grundgerät mit integriertem visuellem Fehlersucher (VFL) und Leistungsmesser, Einmoden- und / oder Mehrmoden-Modul, Netzteil, Akku, SC UPC OTDR -, VFL- sowie Leistungsmesser- Anschluss-Adapter, CD mit OTSView PC Emulationssoftware (Englische Version), OTSBatch PC Batch-Verarbeitungssoftware (Englische Version), USB-Kabel, Bedienungsanleitung auf CD (Englische Version) und den Deluxe-Transportkoffer. Weitere Adapter können separat bezogen werden



Weitere Informationen sowie die technischen Daten der Module entnehmen Sie bitte dem Datenblatt:

- Download Datenblatt: OptiVisor 1000 OTDR
